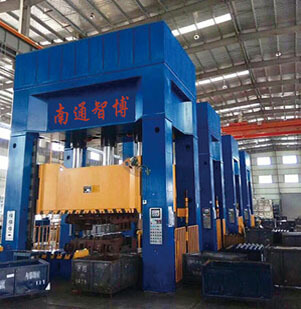

有关于四柱液压机液压控制装置集成设计

对四柱液压机的固定式液压设备而言，通常是将液压系统的动力源、阀件(包括某些辅助元件)集中安装到主机外部的液压站。从而可以方便安装和维护，消除动力源振动和油温变化对主机工作精度的影响。而且在液压站上配置的阀类元件的形式也是多种多样的。结构形式不同，液压系统元件连接与安装结构及压力损失也不同。目前，阀门元件的配置形式广泛采用集成化配置，具体形式有钉油路板式、层叠式、集成块式、插入式和复合式等。基于系统设计，选择合适的集成方式；
如系统采用块式集成方式，它是将液压阀安装在六面体集成块上，集成块一方面起安装地板的作用，另一方面起内部油路通道作用，故集成块又称为油路块或通道块。

当四柱液压机液压控制装置决定采用块式集成时，首先要对己经设计好的液压系统原理图进行分解，并绘制集成块单元冋路图。集成块单元回路图实质上是液压系统原理图的一个等效转换，它是设计块式集成液压控制装置的基础，也是设计集成块的依据。
确定单元回路后，可进行集成块设计。整体块孔系结构复杂，经验的多寡直接影响到整体块孔系的设计质量，甚至直接关系到整个设计的成败。对首次涉足集成块设计的设计师来说，建议研究和借鉴现有的通用集成块系列的结构和特点，并利用 solidworks等软件进行三维设计，以加速设计过程，减少设计失误，提高四柱液压机的设计质量和效率。
