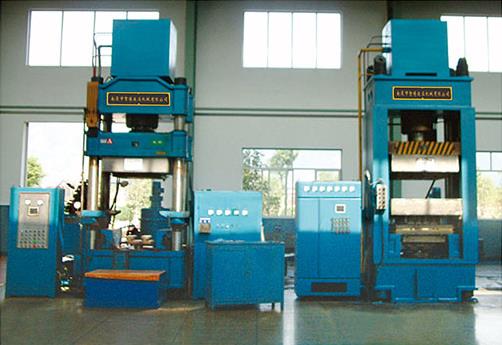

四柱液压机下横梁的设计结构
四柱液压机下横梁的刚度要求应略严一些,以保证整个压机的刚性。下横梁直接与立柱、拉杆、工作台、回程缸和顶出器相连,梁体结构和受力状态都很复杂。对于四柱液压机下横梁,其设计原则与上横梁相同,是在满足相连部件小几何尺寸要求和工艺要求的条件下,尽可能缩减其纵向、横向尺寸,这是有效提高四柱液压机梁的刚度、强度和减轻梁的重量应首先把握的主要原则。
因为四柱液压机液压缸与横梁间的垫片厚度为 25cm,因此可以推算横梁的厚度取大于 25cm即满足要求。四柱液压机考虑在垫片与横梁的连接面积比垫片与液压缸的连接面积少一半所以上横的受力部分厚度选用 50cm,因为有空心部分,所以整体厚度选用 75cm。四柱万能液压机活动横梁受力部分为 35cm,整体厚度选用 50cm。因为下缸的公称压力小,但受力打,所以整体厚度选用 40cm。
-
