带你了解关于四柱液压机油箱的结构设计

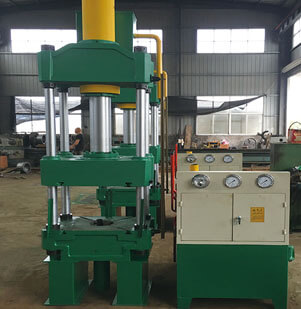

1.四柱液压机的设计采用四柱式和三板式开放空间，四柱式液压机分别装有自润滑轴承，压下稳定性高。

2.四柱液压机工作台面大，适合大面积安装大型模具、找平、冲孔和折弯。

3.液压回路设计简单，电机受力要求小，四柱液压机维修方便。电路设计也可以根据客户的工作要求进行更改，以达到工作目的。

4.轮座安装在桌面下方，可轻松移动机器，节省人力，效率高。

5.双手操作，快速上升保护；四柱液压机可配备光电保护装置，可上下移动，方便模具调整、压制定时和计数、压力、速度和行程调整。

6.四柱液压机可配有旋转分度盘和自动上下料装置。

液压油箱一般采用Q235A钢板，通过焊接连接。油箱的结构一般包括隔板、吸油管、回油管、顶盖、清洗孔、油位指示器、挂钩、加热和冷却装置等。挡板主要用于增加液压油在四柱压机中的流动时间，去除沉淀杂质，分离去除水和空气，调节温度，吸收液压油的压力波动，防止液位波动。

吸油管前应设置过滤器，四柱式压滤机的过滤器与箱体底部的距离应不小于20毫米。吸油管应插入液面以下，以防止空气被吸入并混入系统。回油管出口包括直口、斜口、弯直口、带扩散器的出口等。一般采用45°斜口。为防止液位波动，可在出口处设置扩散器或在液位下方插入回油管，离油箱底部的距离一般大于300毫米。为防止进油口和回油口相互影响，应采用隔板隔开，两管的倾斜方向应一致，而不是相反。

四柱液压机的顶盖用于安装液压泵、阀组、电厂和空气过滤器，泵和电厂的底座应与顶盖分开，并加工。顶盖和油箱应密封好，以防止油液直接渗漏到油箱，污染油液；四柱液压机的清洗孔用于清洗油箱的角落，清除油箱内的部件；油表指示器用于油箱的高和低油位；钩子便于装卸。
